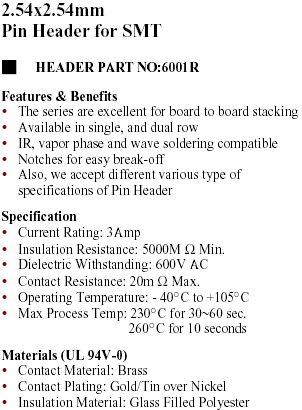

PART NO.6001R
.100"(2.54X2.54mm) Pin Header for SMT ¡@

¡@		 ¡@

¡@

Ordering Information
6001AACON Product Series

   6001-XX-XX



   No Of Pins Per Row
¡@xx 04~80:Single
¡@ 04~80:Dual
¡@   Contact Plating



  6001-2:Tin
xx  6001-G:G/F
¡@  6001-G10:G10U"



  6001-G30:G30U"
¡@ ¡@
¡@ ¡@
¡@ ¡@
¡@ ¡@

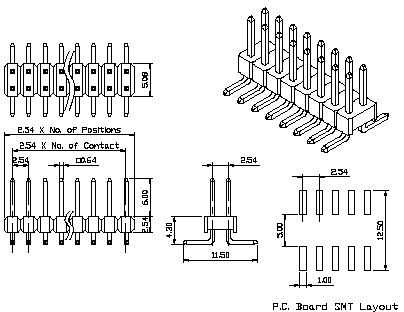

¡½ HEADER PART NO¡G6001
¡@

Accepts Housing

8531H
¡@

Accepts housing

9910H

¡@
Pin PARD NO Pin PARD NO Pin PARD NO Pin PARD NO
2 6001R-2 22 6001R-22 42 6001R-42 62 6001R-62
4 6001R-4 24 6001R-24 44 6001R-44 64 6001R-64
6 6001R-6 26 6001R-26 46 6001R-46 66 6001R-66
8 6001R-8 28 6001R-28 48 6001R-48 68 6001R-68
10 6001R-10 30 6001R-30 50 6001R-50 70 6001R-70
12 6001R-12 32 6001R-32 52 6001R-52 72 6001R-72
14 6001R-14 34 6001R-34 54 6001R-54 74 6001R-74
16 6001R-16 36 6001R-36 56 6001R-56 76 6001R-76
18 6001R-18 38 6001R-38 58 6001R-58 - -
20 6001R-20 40 6001R-40 60 6001R-60 - -
