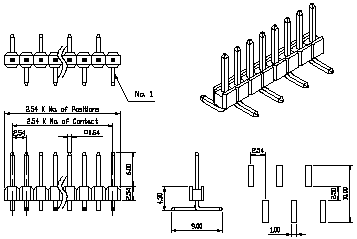

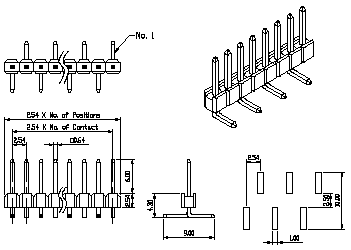

PART NO.6000-1R / 6000-2R
.100" (2.54X2.54 mm) Pin Header for SMT ¡@


¡@

Accepts Housing

8530H

¡@

Accepts Housing

8910H

¡@

Accepts Housing

3803H

¡@

¡@

 ¡@

¡@

Ordering Information
6000 AACON Product Series

   6000-1R/2R-XX-XX

 XX

  No Of Pins Per Row
   02~40Single
¡@  02~40Dual
¡@
¡@  Contact Plating
¡@  6000-1R/2R-T-2:Tin

XX

  6000-1R/2R-G:G/F
¡@   6000-1R/2R-G10:G10U"
¡@  6000-1R/2R-G30:G30U"
¡@

¡@
¡@

 ► HEADER PART NO: 6000-1R
Pin PARD NO Pin PARD NO Pin PARD NO
2 6000-1R-2 15 6000-1R-15 28 6000-1R-28
3 6000-1R-3 16 6000-1R-16 29 6000-1R-29
4 6000-1R-4 17 6000-1R-17 30 6000-1R-30
5 6000-1R-5 18 6000-1R-18 31 6000-1R-31
6 6000-1R-6 19 6000-1R-19 32 6000-1R-32
7 6000-1R-7 20 6000-1R-20 33 6000-1R-33
8 6000-1R-8 21 6000-1R-21 34 6000-1R-34
9 6000-1R-9 22 6000-1R-22 35 6000-1R-35
10 6000-1R-10 23 6000-1R-23 36 6000-1R-36
11 6000-1R-11 24 6000-1R-24 37 6000-1R-37
12 6000-1R-12 25 6000-1R-25 38 6000-1R-38
13 6000-1R-13 26 6000-1R-26 39 6000-1R-39
14 6000-1R-14 27 6000-1R-27 40 6000-1R-40
¡@ ¡@
¡@

 ► HEADER PART NO: 6000-2R


¡@
Pin PARD NO Pin PARD NO Pin PARD NO
2 6000-2R-2 15 6000-2R-15 28 6000-2R-28
3 6000-2R-3 16 6000-2R-16 29 6000-2R-29
4 6000-2R-4 17 6000-2R-17 30 6000-2R-30
5 6000-2R-5 18 6000-2R-18 31 6000-2R-31
6 6000-2R-6 19 6000-2R-19 32 6000-2R-32
7 6000-2R-7 20 6000-2R-20 33 6000-2R-33
8 6000-2R-8 21 6000-2R-21 34 6000-2R-34
9 6000-2R-9 22 6000-2R-22 35 6000-2R-35
10 6000-2R-10 23 6000-2R-23 36 6000-2R-36
11 6000-2R-11 24 6000-2R-24 37 6000-2R-37
12 6000-2R-12 25 6000-2R-25 38 6000-2R-38
13 6000-2R-13 26 6000-2R-26 39 6000-2R-39
14 6000-2R-14 27 6000-2R-27 40 6000-2R-40
